全方位固定システム(HAタイプ)
ESF-15HA
- 治療天板からの突き出し設置によって、複数方向からの照射が可能。
- すべてのエスフォーム固定シェルと、肩と脇を固定する肩サイド6点式シェルに対応。
- 専用形状の吸引式固定バッグや各種グリップが使用でき、目的に合った固定が実現できます。

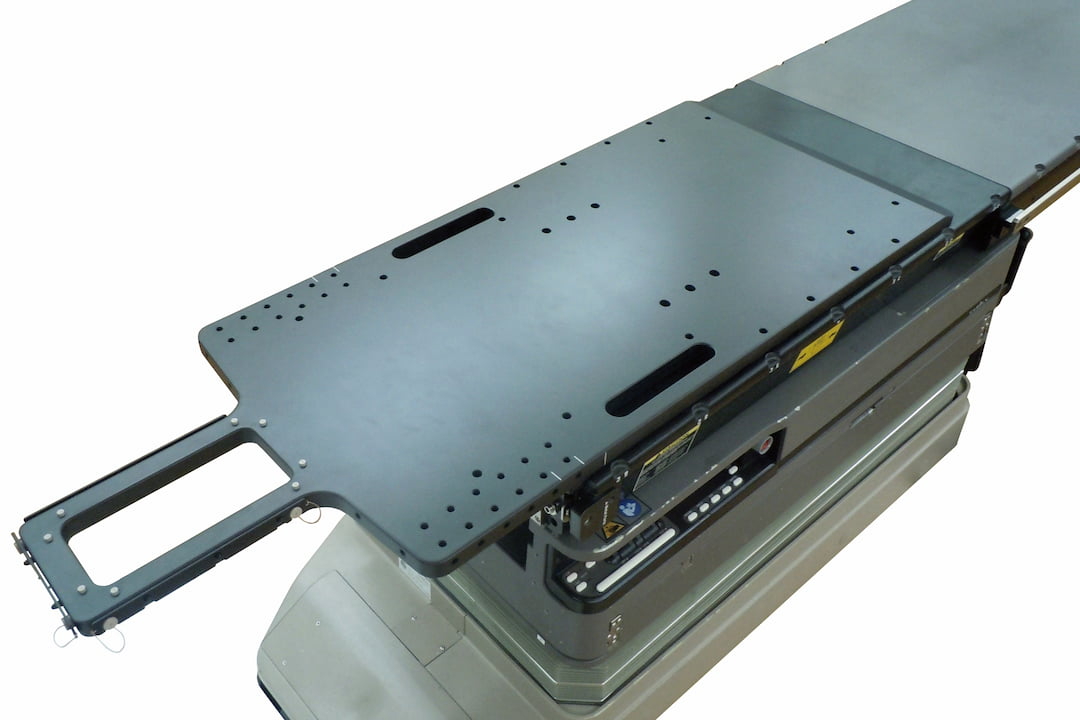

- 頭部領域を治療天板から突き出して使用できるプレートです。さらに突き出し補助アタッチメントを使用することで、上肺野領域までの突き出しが可能となります。
※カウチの種類によっては設置不可能な場合がありますので、事前にご相談下さい。
構成
- CFRP製ベースプレート 1式
- 突き出し補助アタッチメント 1式
- リンググリップ 1個
- ロッドグリップ 1セット
仕様
ベースプレート
| 長さ | 1300mm |
|---|---|
| 幅 | 500mm |
| 高さ | 25mm |
| 構造 | カーボンサンドイッチ構造 |
| 重量 | 5.5kg |
突き出し補助アタッチメント
| 長さ | 177mm |
|---|---|
| 幅 | 500mm |
| 高さ | 116mm |
| 構造 | ベース補助部：CFRP |
| 接続部 | 金属 |
付属品 (消耗品)

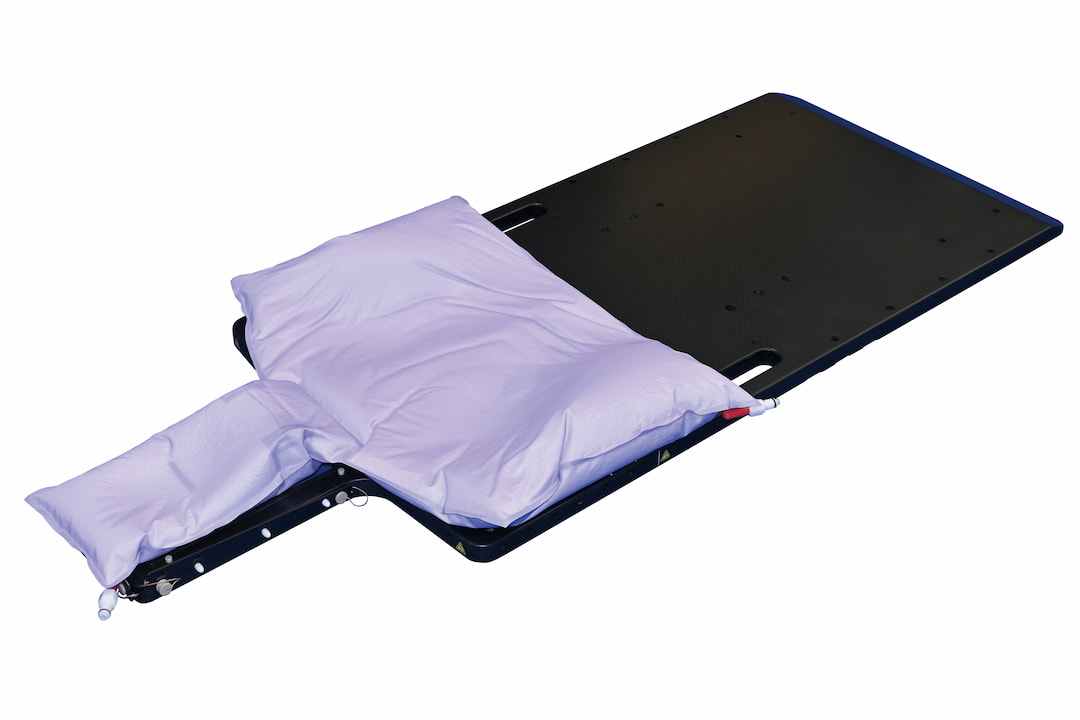

| 1 | プリフォーム枕B(T字タイプ) 1個（型番：ESF-28TBE） |
|---|---|
| 2 | 固定シェル 頸部・肩用 2枚（型番：ESS-25） |
| 3 | 発泡スチロール枕 4種 1セット（型番：ESF-24） |
| 4 | 枕プレート 7枚（型番：ESF-24MP） |
| 5 | クイックファスナー 1セット（型番：ESD-334） |
| 6 | マウスピース 2個（型番：ESD-40） |
資料ダウンロード
薬機情報
- 製造販売届出番号:20B1X10005000020
